Konfigurator pasów mocujących
dobierz pas transportowy do swojego ładunku
Wybór pasa transportowego zależy od rodzaju ładunku, jego masy, sposobu mocowania oraz punktów kotwiących w pojeździe. Źle dobrany pas może nie zapewnić odpowiedniego zabezpieczenia ładunku, nawet jeśli wizualnie wygląda na solidny.
Poniższy konfigurator w 7 prostych krokach pomoże dobrać właściwy pas mocujący zgodnie z EN 12195-2.
Jak działa konfigurator pasów mocujących?
Konfigurator pasów mocujących pozwala w kilku krokach dobrać pas transportowy idealnie dopasowany do Twojego ładunku i sposobu transportu. Nie musisz znać wszystkich parametrów – system prowadzi Cię krok po kroku.
1. Wybierz długość pasa
Na początku określ długość pasa, która będzie odpowiednia dla Twojego zastosowania. Długość zależy od wielkości ładunku oraz sposobu jego mocowania – krótsze pasy sprawdzą się przy kompaktowych ładunkach, natomiast dłuższe przy większych i niestandardowych konstrukcjach.
2. Dobierz zdolność mocującą (LC)
Kolejnym krokiem jest wybór siły mocującej pasa, czyli parametru LC (Lashing Capacity), wyrażanego w daN. To jeden z najważniejszych elementów wpływających na bezpieczeństwo transportu.
- do lekkich ładunków – niższe wartości LC
- do palet i standardowego transportu – średnie wartości
- do ciężkich maszyn i konstrukcji – wysokie LC
3. Wybierz zakończenia pasa (haki)
W zależności od punktów mocowania możesz dobrać odpowiedni typ haka, np. hak standardowy, hak typu S lub inne warianty. Właściwy wybór zapewnia stabilność i szybki montaż pasa.
4. Dopasuj napinacz
Napinacz odpowiada za prawidłowe napięcie pasa. Możesz wybrać:
- napinacz standardowy – uniwersalne zastosowanie
- napinacz ERGO – wygodniejszy i bezpieczniejszy przy większych obciążeniach
5. Sprawdź konfigurację i zamów
Po dobraniu wszystkich parametrów otrzymujesz pas transportowy dopasowany do Twoich potrzeb – zgodny z normą EN 12195-2 i gotowy do bezpiecznego użytkowania.
Dzięki konfiguratorowi możesz szybko stworzyć pas mocujący na wymiar bez konieczności konsultacji technicznej – choć w razie potrzeby nasi specjaliści zawsze służą pomocą.
OBLICZENIA DLA MOCOWANIA ŁADUNKU STABILNEGO PO PRZEKĄTNEJ
zgodnie z EN 12195-1 wersja 2011
(1) Miara kąta α

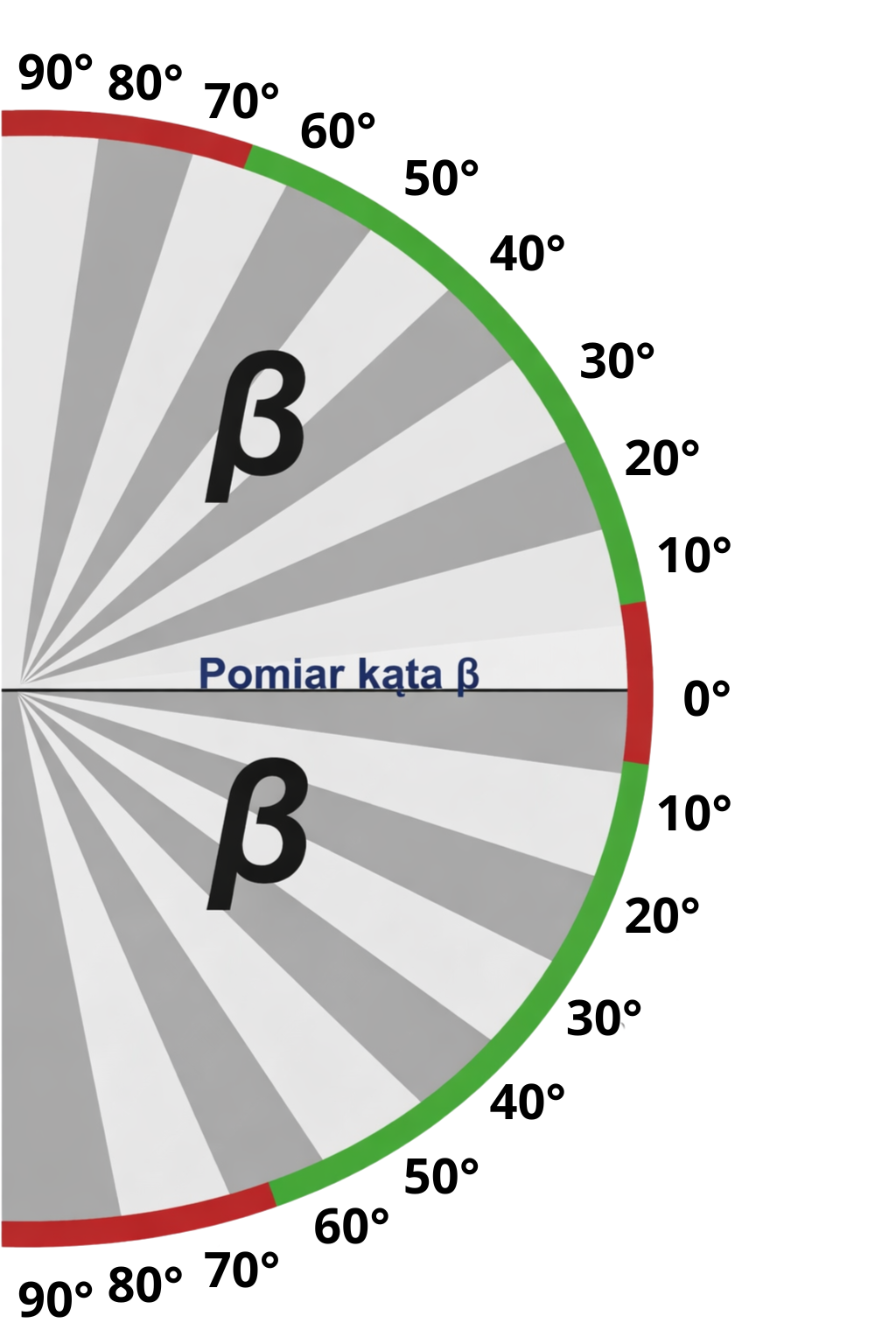

(1) Miara kąta β
(3) Współczynnik tarcia μ (fragment EN 12195-1 wer. 2011)
| Połączenie materiałów |
μ |
| Drewno piłowane / Sklejka (drewno/drewno) | 0,45 |
| Rama stalowa / Aluminium karbowane (stal/aluminum) | 0,30 |
| Paleta z tw. sztucznego / Sklejka ( tworzywo sztuczne/drewno) | 0,20 |
| Beton gładki / Listwy z drewna piłowanego (beton/drewno) | 0,55 |
| Mata antypoślizgowa / Wszystkie materiały | 0,60 |
INSTRUKCJA OBSŁUGI:
- Zmierz kąt mocowania za pomocą 2 kątomierzy i sprawdź, czy kąt α mieści się w przedziale od 20° do 65° oraz czy kąt β mieści się w przedziale od 6° do 55°.

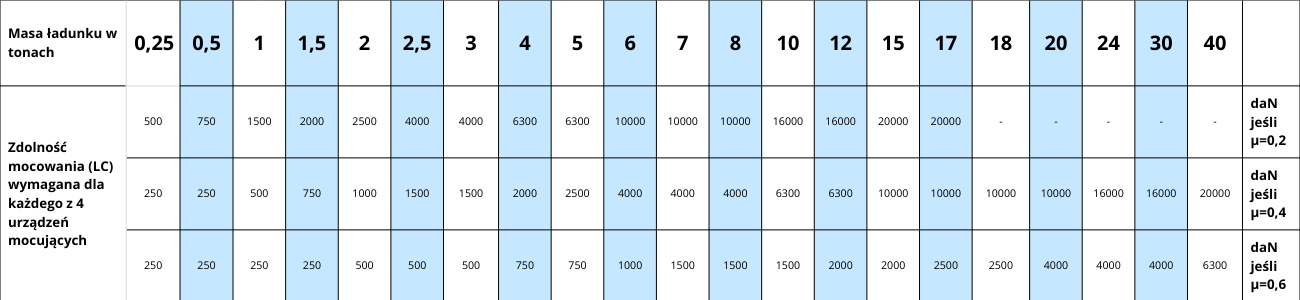

- Określ masę ładunku i poszukaj w tabeli odpowiadającego mu obciążenia (w tonach).
- Określ współczynnik tarcia μ właściwy dla rozpatrywanego przypadku (zob. tabel "współczynnik tarcia").
- Odczyt wyniku: na linii odpowiadającej określonemu współczynnikowi tarci μ można znaleźć zdolność mocowania (LC) wymaganą dla 4 pasów lub łańcuchów danego mocowania ukośnego.
Przykładowy odczyt:
- Kąt mocowania: 0° < α < 65° i 6° < β < 55°
- Ciężar ładunku: 5 ton
- Współczynnik tarcia: μ=0,4
- Aby zapewnić zgodność mocowania z normą EN 12195-1, koniecznie będą 4 urządzenia mocujące o zdolności mocowania LC= 2500 daN.
