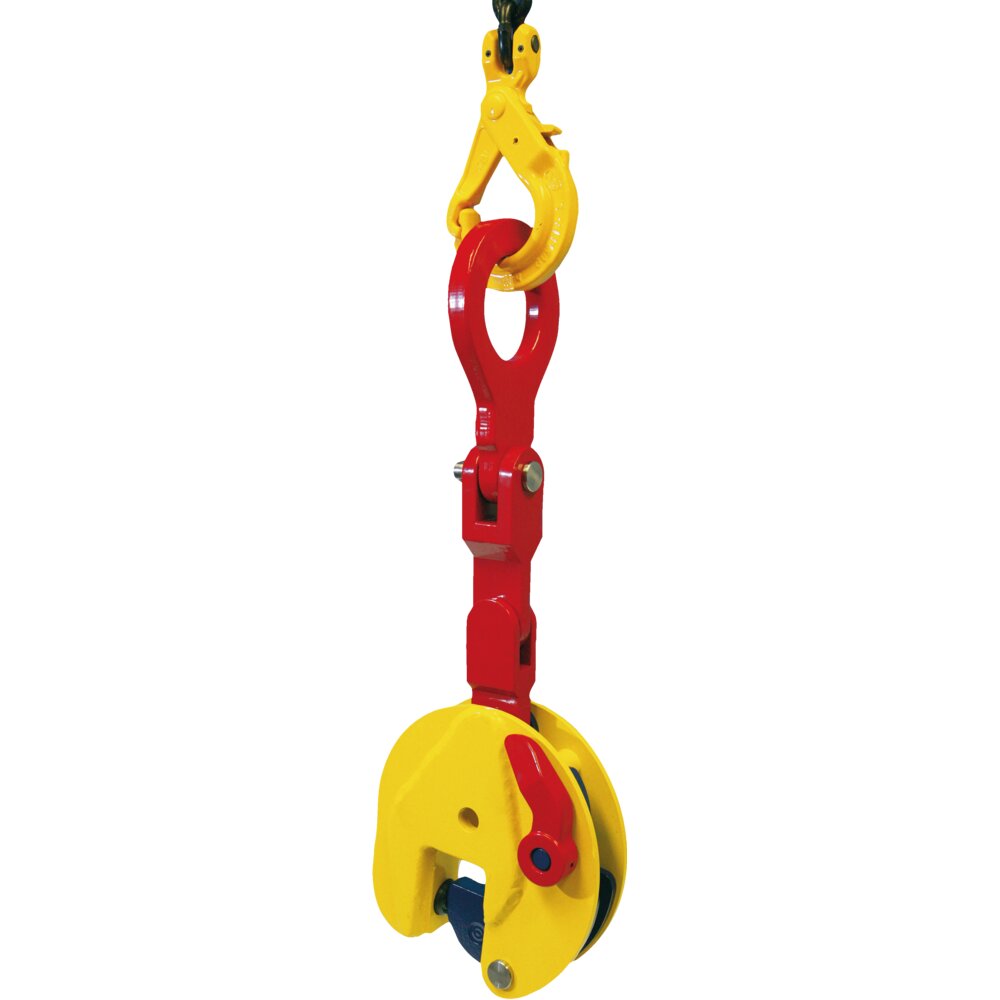

Terrier

Uchwyt do pionowego podnoszenia, transportu i obracania wszystkich płyt i konstrukcji stalowych. Uchwyt jest wyposażony w trójstronny przegubowy układ zawieszenia dla elastycznego podnoszenia i zwiększonego zasięgu. Modele TSEMP / STSMP są dostarczane z powiększonym zakresem pracy szczęk.

Właściwości:

  • Z trzy-kierunkowym przegubowym układem zawieszenia uchwytu,
  • Ze względu na długość trójstronnego układu połączeń, uchwyt może być opuszczany głębiej pomiędzy stojące płyty lub konstrukcje,
  • Zawsze wyposażony w mechanizm zabezpieczający, zapewniający, że chwytak nie ześlizgnie się, gdy działa siła podnosząca i gdy ładunek jest opuszczany,
  • Zacisk jest blokowany zarówno w pozycji zamkniętej, jak i otwartej,
  • Lekka konstrukcja ułatwiająca obsługę,
  • Mocny, spawany korpus o wysokiej jakości,
  • Łatwe w konserwacji, łatwe do wymiany części, które są dostępne na zamówienie.
  • Znakowanie: zgodnie z normą, CE-marked, Typ, numer seryjny, DOR, zakres pracy szczęk
  • Zakres temperatur: - 40°C do +100°C.
  • Standard: EN 13155
  • Dodatkowa informacja: Stopień twardości powierzchni materiału nie może przekraczać 37 HRC (345 HB, 1166 N/mm2).
  • Uwaga: Min. obciążenie wynosi 10% maks. DOR.
    Proszę wskazać wiersz w poniższej tabeli, i kliknąć przycisk "Dodaj", aby uwzględnić ten produkt w zapytaniu

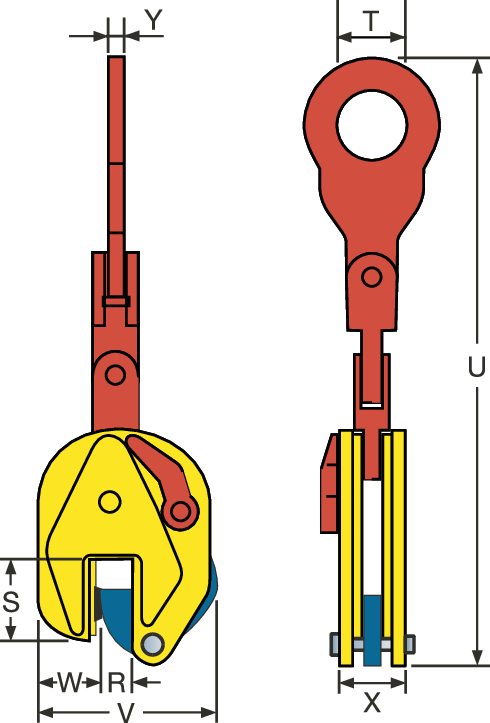

    Nr artykułu Kod DOR
    ton
    Jaw width
    mm
    S
    mm
    T
    mm
    U
    mm
    V
    mm
    W
    mm
    X
    mm
    Y
    mm
    Waga
    kg
    16.01850010 0.75 TSMP 0,75 0-13 47 30 307 100 37 37 10 2
    16.01850818 1 TSEMP 1 0-25 56 45 403 141 37 47 15 4,5
    16.01850911 2 TSEMP* 2 0-35 78 64 516 183 56 56 16 8
    16.01850221 3 TSEMP* 3 0-35 78 64 516 183 56 56 16 8
    16.01851401 4.5 TSEMP 4,5 0-45 85 70 650 228 60 78 20 19
    16.01850311 6 TSMP 6 0-32 114 75 760 225 78 78 20 24
    16.01851511 6 TSEMP 6 0-50 114 75 760 259 82 78 20 25,5
    16.01852210 6 STSMP 6 40-90 114 75 756 275 70 78 20 26
    16.01850411 7.5 TSMP 7,5 0-40 111 75 800 246 76 82 20 29
    16.01851510 7.5 TSEMP 7,5 0-55 111 75 792 267 70 86 20 30,5
    16.01854310 7.5 STSMP 7,5 50-100 111 75 695 312 70 86 20 31,5
    16.01853315 9 TSMP 9 0-55 111 75 792 267 70 86 20 31
    16.01853315 9 STSMP 9 50-100 111 75 792 312 70 86 20 32,5
